Что такое нуль-модем


Если в вашем распоряжении находятся два компьютера, оборудованные асинхронными последовательными адаптерами, вы можете соединить их посредством нуль-модемного кобеля. Нуль-модемный кабель подключается к портам последовательных адаптеров соединяемых компьютеров.

С помощью специального программного обеспечения через нуль-модемный кабель можно обеспечить быстрое копирование данных между компьютерами. Если компьютеры не объединены в локальную сеть и вам надо переписать с одного компьютера на другой большой объем информации, использование нуль-модема является лучшим решением.

Нуль-модем представляет собой достаточно простое устройство. Он состоит из двух разъемов и кабеля, соединенных определенным образом. Если у вас под рукой есть два ответных разъема от портов асинхронного адаптера и многожильный кабель, вы легко можете изготовить нуль-модем сами.

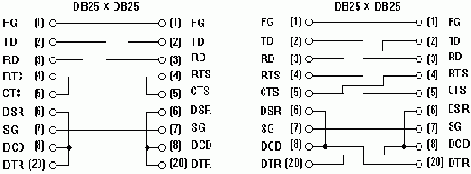

На рисунке 7.1 представлены две схемы нуль-модемов, использующих два разъема DB25.

Рис.7.1. Схемы нуль-модемов

Разъемы портов последовательного адаптера бывают двух видов DB9 и DB25. Эти разъемы различаются количеством и назначением выводов. Разъем DB9 содержит 9, а разъем DB25 - 25 выводов. Несмотря на различное количество выводов, их функциональные возможности одинаковы.

Если вы собрали нуль-модем в соответствии с приведенной выше схемой, а у последовательного адаптера свободен только разъем с 9 выводами, вы можете воспользоваться специальным переходником (см. рис. 7.2).

Рис. 7.2. Переходники DB25 - DB9
